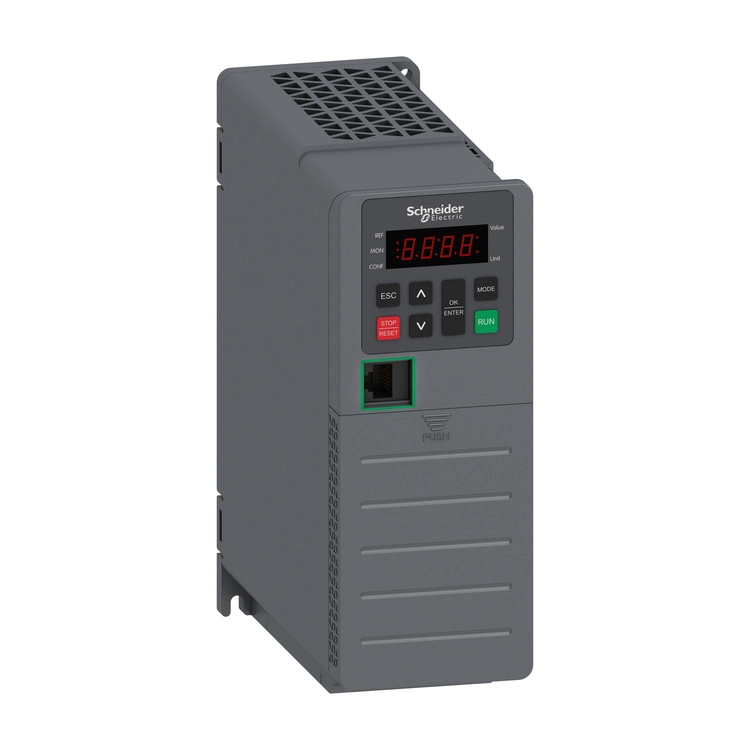

[슈나이더] Easy Altivar 305 인버터 – 물류·포장·소형 장비 최적화 솔루션
"소형 장비 제어를 위한 가장 스마트하고 경제적인 선택!"
글로벌 에너지 관리 전문 기업 슈나이더 일렉트릭(Schneider Electric)의 Easy Altivar 305(ATV305) 시리즈는 물류 이송(컨베이어), 포장 기계, 식음료(F&B) 설비에 꼭 필요한 핵심 기능만을 압축하여 가성비와 신뢰성을 모두 잡은 컴팩트 인버터입니다.
ATV305만의 4가지 핵심 포인트
1. 공간 효율을 극대화하는 컴팩트 북 디자인 (Compact Book Design)
가로 폭이 좁은 슬림한 책 모양 디자인으로 설계되어 제어반(판넬) 내부 공간을 획기적으로 절약합니다. 특히 1.5kW 이상 모델부터는 제품 간 좌우 밀착 설치(Side-by-Side)가 가능하여 판넬 크기를 줄여줍니다.
2. 스프링 타입 제어 단자대 적용으로 오배선 방지
스크류가 없는 스프링 타입 제어 단자(Spring Control Terminals)를 채택하여, 진동이 잦은 기계 환경에서도 전선 풀림 현상을 완벽히 방지하고 배선 작업 시간을 단축시킵니다.
3. PM 모터 제어 기본 지원
일반 유도 전동기(IM)뿐만 아니라 최신 고효율 동기 모터인 PM 모터(SPM, IPM) 제어 기능을 기본 탑재하여 한층 더 높은 차원의 정밀 제어와 에너지 절감을 실현합니다.
4. 가혹한 산업 환경을 견디는 강력한 내구성
독립된 공기 흐름(Independent Airflow) 설계와 PCB 기판 내부의 코팅 가공(Conformal Coating) 처리를 통해 먼지나 가혹한 환경에서도 고장 없이 안전하게 구동됩니다. 별도의 용량 감소(Derating) 없이 주변 온도 40도 까지 안정적으로 작동합니다.
제품 상세 사양 (Specification)
| 항목 | 상세 사양 내용 |
| 제조사 / 브랜드 | 슈나이더 일렉트릭 (Schneider Electric) |
| 시리즈 명 | Easy Altivar 305 (ATV305 시리즈) |
| 적용 모터 용량 | 0.37kW ~ 5.5kW (0.5마력 ~ 7.5마력) |
| 정격 입력 전압 | 3상 380V ~ 460V VAC (50/60Hz) |
| 과부하 내량 | Heavy Duty (HD) 기준 150% – 60초 동안 유지 |
| 제어 모터 종류 | 유도 전동기(IM) 및 동기 전동기(PM 모터) 지원 |
| 내장 통신 프로토콜 | Modbus RTU 기본 탑재 (RJ45 포트 또는 RS485 단자대 연결) |
| 제어 입출력(I/O) | 디지털 입력 4개(4DI), 디지털 출력 1개(1DO), 아날로그 입력 1개(1AI), 아날로그 출력 1개(1AO), 릴레이 출력 1개 |
| 보호 등급 / 인증 | IP20 / IEC/EN 61800-5-1, IEC/EN 61800-3 국제 표준 준수 |
주요 적용 분야 (Applications)
ATV305는 복잡하고 정밀한 하이엔드 모션 제어 대신, 산업용 소형 기계류 제조사(OEM) 및 설비 라인 구축에 가장 경제적인 비용으로 최대의 성능을 발휘합니다.
1. 물류 자동화 시스템: 컨베이어 벨트 구동, 롤러 시스템, 소형 분류기 및 이송 기계.
2. 포장 및 인쇄 기계: 소형 제함기, 랩핑기, 라벨러, 컨베이어 연동 제어.
3. 식음료(Food & Beverage) 가공 라인: 식음료 이송 라인, 소형 배송 컨베이어 등.
용량별 선택 가이드 (주문 Reference)
사용하시는 모터 용량(kW/HP)에 맞춰 아래 모델을 선택해 주세요. (Heavy Duty 사양 기준)
| 적용 모터 용량 | 입력 전압 (3상) | 최대 연속 출력 전류 | 제품 모델명 (Reference) | 외형 크기 (W×H×D) |
| 0.37 kW (0.5 HP) | 380~460V | 1.5 A | ATV305H037N4 | 65 x 170 x 150 mm |
| 0.75 kW (1.0 HP) | 380~460V | 2.3 A | ATV305H075N4 | 65 x 170 x 150 mm |
| 1.5 kW (2.0 HP) | 380~460V | 4.1 A | ATV305HU15N4 | 65 x 170 x 150 mm |
| 2.2 kW (3.0 HP) | 380~460V | 5.5 A | ATV305HU22N4 | 65 x 170 x 150 mm |
| 3.0 kW (4.0 HP) | 380~460V | 7.1 A | ATV305HU30N4 | 70 x 192 x 167 mm |
| 4.0 kW (5.0 HP) | 380~460V | 9.5 A | ATV305HU40N4 | 70 x 192 x 167 mm |
| 5.5 kW (7.5 HP) | 380~460V | 12.6 A | ATV305HU55N4 | 70 x 192 x 167 mm |
